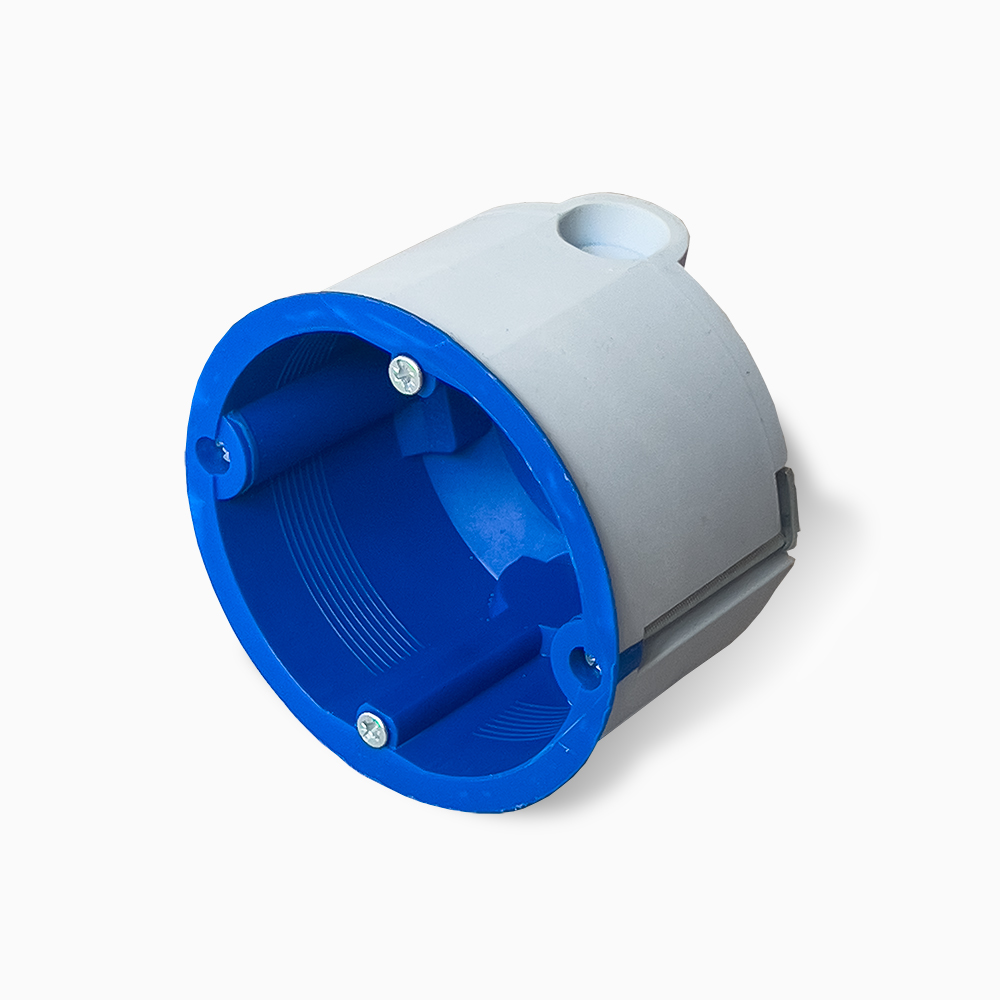

Zvukovo izolačná inštalačná krabica
Jednodielna akustická inštalačná krabička pre zvukovo izolačné steny, ktorá izoluje zvuk výrazne lepšie ako bežné krabičky.
Povrch akustickej krabičky zabraňuje šíreniu ruchu do priľahlých miestností.
Jednotlivé akustické krabičky je možné spájať pod seba vďaka vopred vyrezaným okrajom.
- Udržiava hodnoty zvukovo izolačnej steny
- Vhodná na dodatočnú montáž
- Inštalácia až 5 krabíc pod seba
- Vhodné pre protiľahlú inštaláciu
Špecifikácie akustickej elektro krabice
| Pre hrúbku panelu | 7 - 40 mm |
| Hĺbka | 54,5 mm |
| Váha | 0,64 kg |
| Vyrezaný otvor | Ø74 mm |
| Rozostup skrutiek | 60 mm |
| Káblové vstupy do Ø11,5 mm | 4 |
| Podporné konektory | 5 |
| Pre zvukovo izolačné steny | do 77 dB |
Príklady použitia akustickej inštalačnej krabice
Kombinácia vypínača a zásuvky.
Protiľahlé umiestnenie zvukovo izolačných krabíc.
Kombinácia dvoch akustických krabíc pod sebou.
Použitie až piatich protiľahlých krabíc bez oslabenia zvukovo izolačných vlastnosti steny.
Porovnanie Rw steny bez a s akustickými krabicami
Akustické inštalačné krabice pomáhajú udržať nepriezvučnosť zvukovo izolačných stien. Pri použití klasických inštalačných krabíc by sa hodnota zvukovo izolačných stien výrazne znížila.
Hodnoty krabice v zvukovo izolačnej stene.
S jednou alebo piatimi akustickými krabicami
Montáž do zvukovo izolačnej steny
1. Urobte otvor s priemerom 74 mm.
2. Ak kombinujete 2 akustické krabice, odrežte označený okraj.
3. Inštalácia ďalej prebieha ako pri bežnej krabici do sadrokartónovej steny.
4. Bezpečná a rýchla inštalácia vďaka skrutkám na bokoch krabice.
5. Vyrežte diery pre vstupy na káble.
6. Kombinácia dvoch akustických krabíc pri štandardnom rozostupe 71 mm.
7. Krabice sú úspešne upevnené vo zvukovo izolačnej stene.
8. Namontujte vypínače alebo zásuvky.
