Akustická dvojitá elektro krabička

Dvojdielna akustická inštalačná krabica s priemerom 2 x 74 mm

Akustická dvojitá elektro krabička

Dvojdielna akustická inštalačná krabica s priemerom 2 x 74 mm

Dvojdielna akustická inštalačná krabička pre vypínače a zásuvky do zvukovo izolačných stien so zvýšenými nárokmi na zvukovú ochranu.

Povrch akustickej krabičky zabraňuje šíreniu ruchu do priľahlých miestností.

Priemer výrezu otvoru pre akustické inštalačné krabičky je 2 x 74 mm a hĺbka krabičky je 70 mm.

34,68

28,90  bez DPH Cena za kus bez DPH: 28,90
Skladom > 50 ks

Popis

Zvukovo izolačná inštalačná krabička

Dvojdielna akustická inštalačná krabička pre zvukovo izolačné steny, ktorá izoluje zvuk výrazne lepšie ako bežné krabičky.

Povrch akustickej krabičky zabraňuje šíreniu ruchu do priľahlých miestností.

Jednotlivé akustické krabičky je možné spájať pod seba vďaka vopred vyrezaným okrajom a umožňuje osadenie káblov a inštalačných vedení až do M25.

Akustické inštalačné krabičky je možné medzi sebou spájať aj s jednodielnymi akustickými krabičkami.

Špecifikácie akustickej elektro krabice

Pre hrúbku panelu 7 - 40 mm
Hĺbka 70 mm
Vyrezaný otvor 2 x Ø74 mm
Rozostup skrutiek 60 mm
Káblové vstupy do Ø11,5 mm 4
Káblové vstupy do Ø25 mm 4
Pre zvukovo izolačné steny do 78 dB

Príklady použitia akustickej inštalačnej krabice

Priestor pre všetky možné inštalácie, napríklad relé žalúzií, alarmových modulov a mnoho ďalších.

Veľký objem je ideálny aj pre sieťové káble a ponúka dostatočný priestor pre káblové rezervy.

Akustickú krabicu je možné použiť ako dvojdielnu krabicu pre kombinácie vypínačov a zásuviek.

Dvojdielne a jednodielne krabice sa dajú jednoducho skombinovať.

Porovnanie Rw steny bez a s akustickými krabicami

Akustické inštalačné krabice pomáhajú udržať nepriezvučnosť zvukovo izolačných stien a vytvárajú priestor pre elektronické spínacie zariadenia, dátové skrinky, káble a svorkovnice. Pri použití klasických inštalačných krabíc by sa hodnota zvukovo izolačných stien výrazne znížila.

Hodnoty krabice v zvukovo izolačnej stene.

Zvuková izolačná stena bez dvojitých akustických krabíc
Dvojdielna akustická inštalačná krabica z oboch strán steny

Pokyny na použitie dvojdielnej akustickej krabice

Akustická inštalačná krabica poskytuje 6 spôsobov vstupu vodičov do M25.

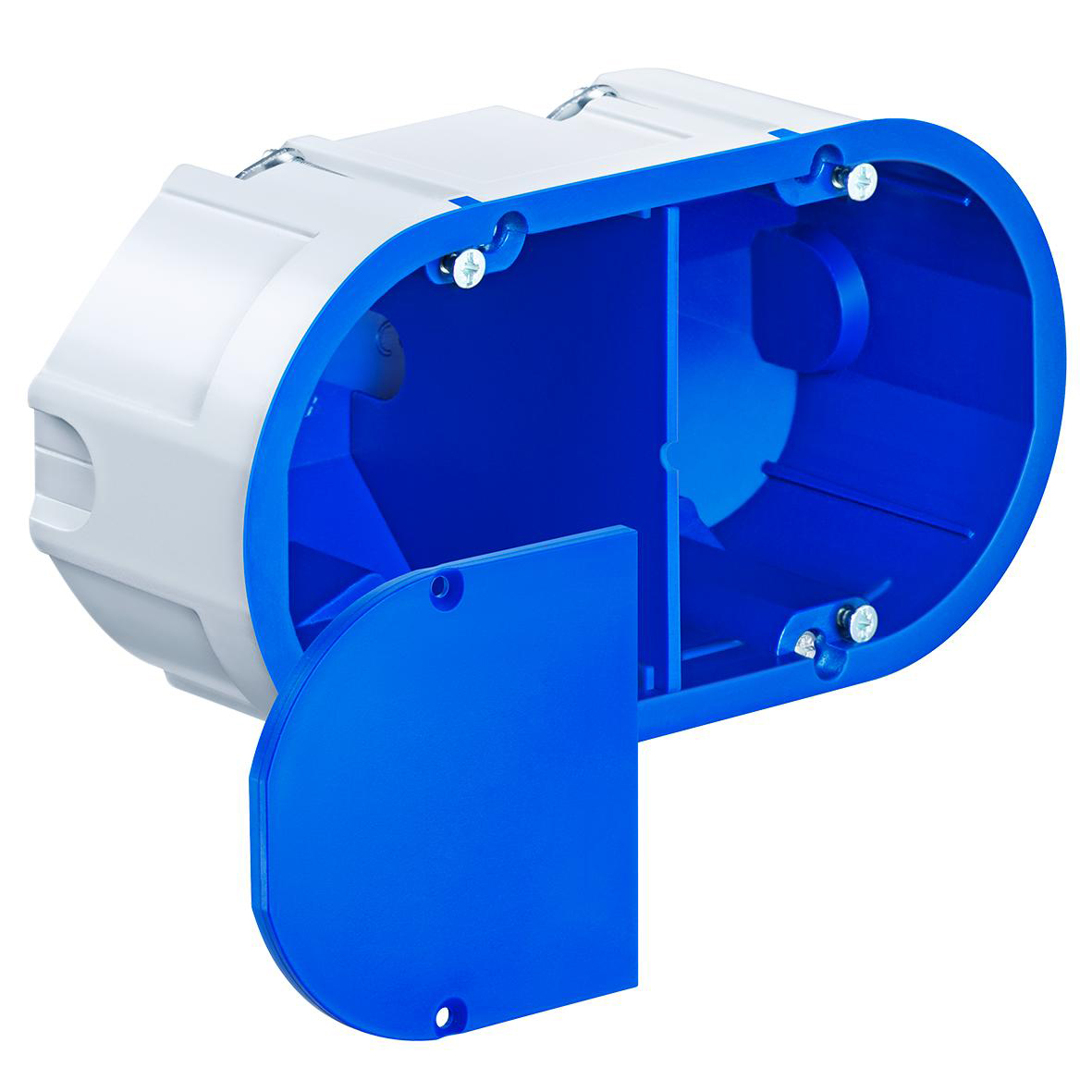

Kryt pre použitie akustickej krabice ako jednodielnej krabice.

Pridaním mostíka sa dá použiť akustická krabica ako dvojdielna.

Montáž do zvukovo izolačnej steny

1. Vyrežte dva otvory 2 x Ø74 mm.

2. Orežte sadrokartón vodorovne aby sa výrezy spájali vodorovnou líniou.

3. Vyrežte otvory pre vedenie alebo káble.

4. Bezpečná a rýchla inštalácia vďaka skrutkám na bokoch krabice.

5. Dodatočný priestor umožňuje montáž rôznych elektronických komponentov.

6. Priestor taktiež vytvára miesto pre káblovú rezervu pri inštalácii komunikačných a sieťových káblov.

7. Pomocou podporných konektorov je možné namontovať akustické krabice pod seba.

8. Kryt je možné namontovať na spodnú alebo hornú časť krabice.
